Ручка газу електровелосипеда з рівнем заряду 36 вольт та замком запалювання

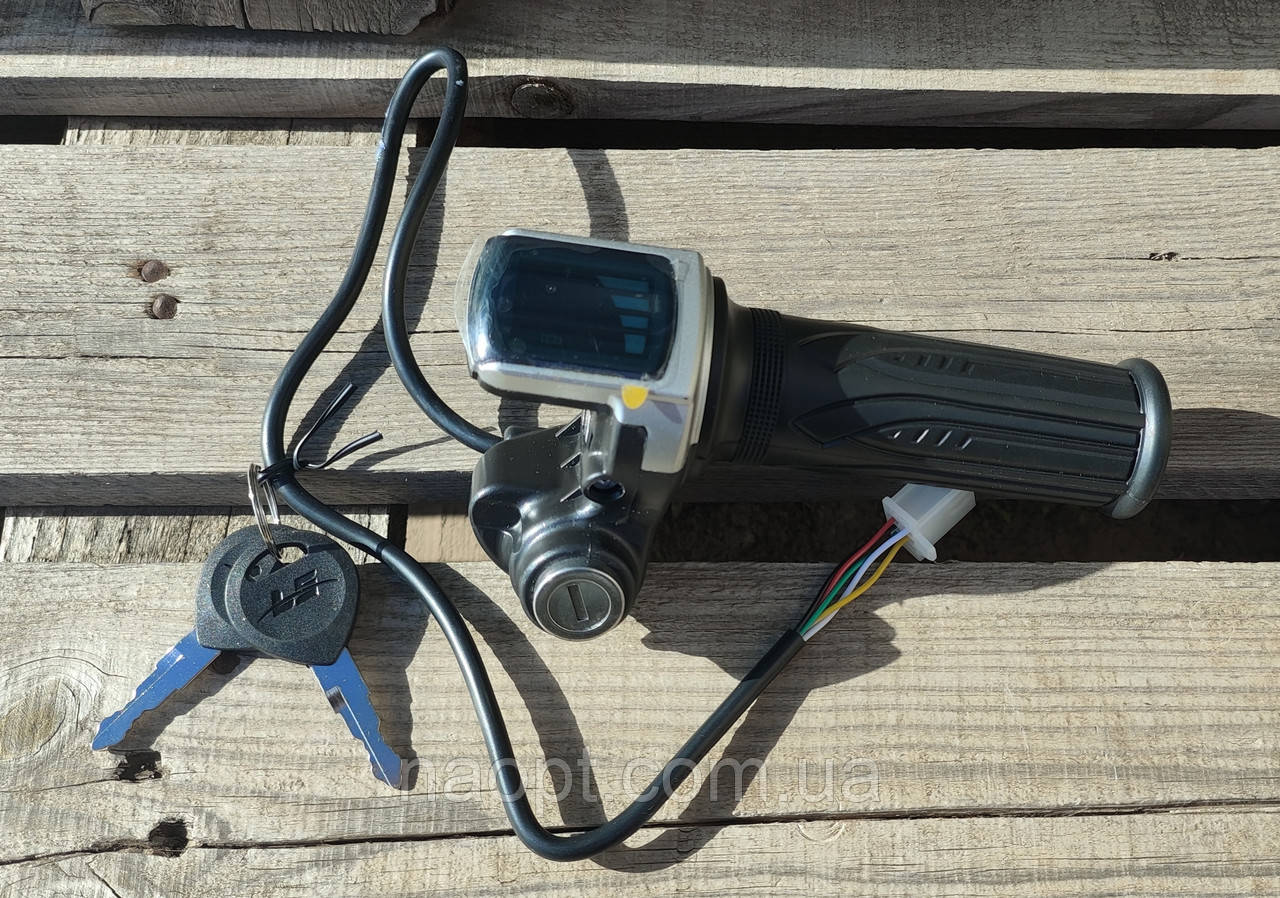

Ручка акселератора LT122DX 36В — це універсальний елемент керування мотоциклетного (скутерного) типу, призначений для встановлення на електровелосипеди, електроскутери та електроквадроцикли з робочою напругою 36 Вольт. Вона встановлюється під праву руку та поєднує функцію регулювання швидкості, замок запалювання для захисту від несанкціонованого доступу та світлодіодний індикатор рівня заряду акумулятора.

Основні характеристики

• Тип: повнорозмірна скутерна ручка (обертова).

• Робоча напруга: 36 В.

• Комплектація: ручка газу з кабелем, 2 ключі запалювання.

• Призначення: керування швидкістю за допомогою датчика Холла.

Розпіновка та схема підключення дротів

Кабель ручки розділений на дві основні групи контактів — для самого акселератора (датчик Холла) та для замка

Група 1: Ручка газу (3 дроти на роз'ємі)

• 🔴 Червоний: живлення датчика Холла (+5 В від контролера).

• ⚫ Чорний: мінус («земля» / корпус).

• ⚪ Білий (або зелений): керівний сигнал (вольтаж від 1 до 4.2 В, що передається на контролер для регулювання обертів).

Група 2: Замок запалювання та індикація (2 або 3 дроти)

• 🟤 Коричневий: вхідний плюс безпосередньо від акумулятора (+36 В).

• 🟡 / 🟢 Жовтий або зелений: вихідний плюс після повороту ключа (повертається на тонкий дріт «запалювання»/«power lock» контролера для його активації), а також лінія живлення LED-індикатора заряду.

Головні переваги моделі

• Безпека: без ключа зловмисники не зможуть увімкнути та поїхати на вашому транспорті.
• Інформативність: трирівневий світлодіодний індикатор дозволяє візуально контролювати просідання та залишок заряду батареї під час руху.
• Універсальність: підходить до більшості стандартних китайських контролерів на 36V.
